Nachdem ich fast zwei Jahre mit meiner Louis Moto Detail Miniuhr (siehe Low-Cost Cruiser Uhr) herumgefahren bin war es an der Zeit, mal wieder etwas zu "basteln". Einziger Kritikpunkt an meiner bisherigen Lösung war die fehlende Beleuchtung. Diesen Punkt wollte ich nun in Angriff nehmen.
Als Uhr wollte ich weiterhin die schon vorhandene Moto Detail Miniuhr (z.B. Louis Best.Nr. 10034863 mit Halter Best.Nr. 10034510) verwenden. Die Uhr sowie der Halter wurde jedoch noch hochglanzpoliert.
Für die Beleuchtung sollte eine Leuchtdiode (LED) zum Einsatz kommen - und diese sollte möglichst verdeckt angebracht werden. Nach einigem herumprobieren entschied ich mich für eine Befestigung der Uhr mittels Schelle am linken Blinkerhalter. An dieser Stelle ist sie in normaler Fahrposition gut zu erkennen - und die für die Beleuchtung nötige Leuchtdiode kann einfach am Instrumententräger angebracht werden.

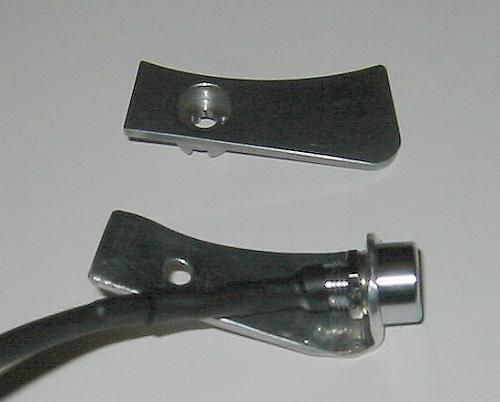

Auf der linken Unterseite des Instrumententräger findet sich eine kleine Plastikabdeckplatte (siehe Bild, oberes Plättchen), die mit einer Schraube befestigt ist. Diese Plastikabdeckplatte habe ich aus einem Streifen Alu nachgebaut - wobei ich vorne ein Loch für die Befestigung der Leuchtdiode angebracht habe.
Der Anschluss der Leuchtdiode erfolgt einfach am Standlicht der Tachobeleuchtung. Wichtig ist die Richtige Polung der Leuchtdiode (einfach ausprobieren) - und ganz wichtig ist es, die Leuchtdiode mit einem Vorwiderstand zu versehen. Dioden arbeiten bei einer geringeren Spannung (ca. 3,7V) als die 12V Bordspannung (die in Spitzen bis ca. 14,8V steigen kann). Also muss man vor die Diode einen Widerstand schalten, so dass an diesem der Großteil der Spannung abfällt. Dieser berechnet sich nach der Formel R = (14,8V - Spannung_LED) / Stromaufnahme_LED, also am Beispiel einer LED mit 3,7 Volt Spannung und eine Stromaufnahme von ca. 20mA ergibt das R = 11,1V / 0,020A = 560 Ohm [ V/A ]. Der Vorwiderstand wird einfach in Reihe geschalten. Er kann in das Kabel eingelötet und mit einem Schrumpfschlauch "eingeschrumpft" werden.

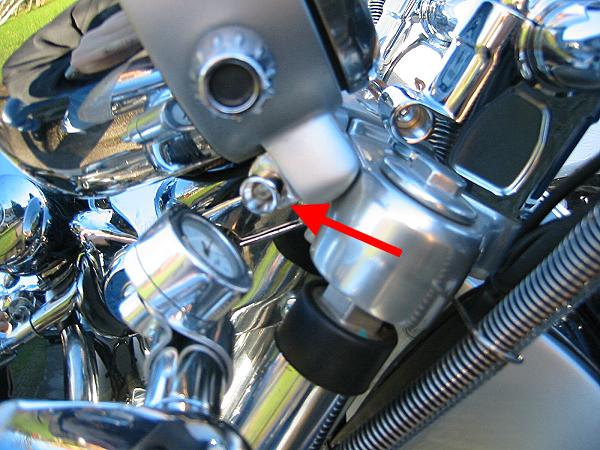

Fertig sieht diese Lösung dann wie folgt aus:

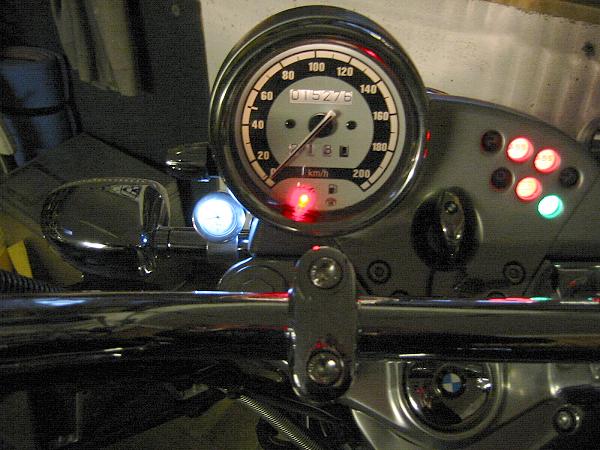

Und wie man sieht funktioniert die Beleuchtung sehr gut:
