Die automatische Blinkerrückstellung am Motorrad - tolle Sache, wenn man sie hat. Leider ist die Blinkerrückstellung erst ab Baujahr 2000 beim BMW Cruiser Serie. Bei den Modellen vor 2000 hilft nur ein gutes Gedächtnis - oder der nachträgliche Einbau einer Blinkerrückstellung. Hierfür gibt es verschiedene Lösungen. Die hier vorgestellte Blinkerrückstellung von Kalle ist dabei die bei weitem günstigste Lösung - und funktioniert einwandfrei.
In der nun neuen erweiterten Version 4 sind sogar bis zu drei voneinander unabhängige Schaltausgänge vorhanden.
Die Blinkerrückstellung von Kalle für die verschiedenen BMW-Modelle besteht aus einer kleinen, fertig aufgebauten, Platine und einer sehr detaillierten, mehrseitigen Beschreibung (Download der ZIP mit der Beschreibung von Kalle). Zum Einbau braucht man einen feinen Lötkolben und etwas Erfahrung im löten.
Zu weitern Anfragen zur Blinkerrückstellungs-Platine wendet Ihr euch bitte
direkt an
Kalle, EMail:. Der Preis
liegt so in etwa bei 35 EUR + Versandkosten - wenn man bedenkt, dass eine
Blinkerrückstellung bei anderen großen BMW Zubehörlieferanten weit über 100€
kosten geradezu ein "Schnäppchen".
Zuerst muss das original Blinkrelais ausgebaut werden. Dieses befindet sich in der Elektronik Box unter dem Tank - es muss also zuerst mal der Tank und die Abdeckung der Elektronik Box abgebaut werden.

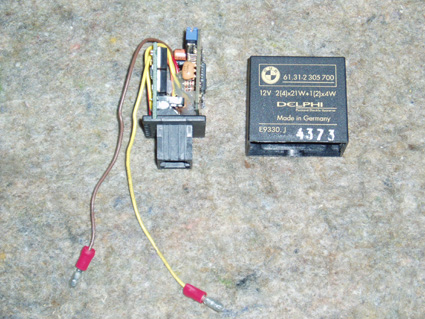

Nach Ausbau des Blinkgebers (="Blinkrelais") kann das Blinkgebergehäuse mit einem kleinen Schraubendreher an den beiden Aussparungen geöffnet werden. Die farbig gekennzeichneten Kabel der Blinkerrückstellungsplatine werden nun an die in der Beschreibung genau erläuterten Lötpunkte des BMW Blinkgebers angelötet. Hierzu sollte man eine geeigneten Feinlötkolben und etwas Übung besitzen - oder man lässt es von jemand löten, der damit Erfahrung hat.

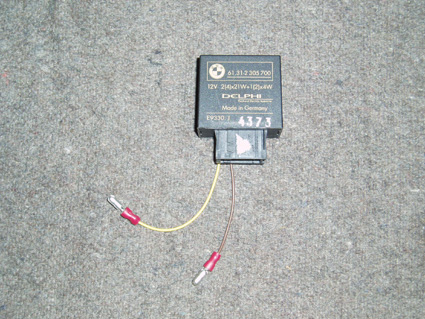

Die Platine der Blinkerrückstellung ist so klein, dass sie im Original Blinkergehäuse mit untergebracht wird.
Die zwei nach außen geführten Kabel sind optional. Sie stellen folgende Zusatzfunktionalität zur Verfügung:

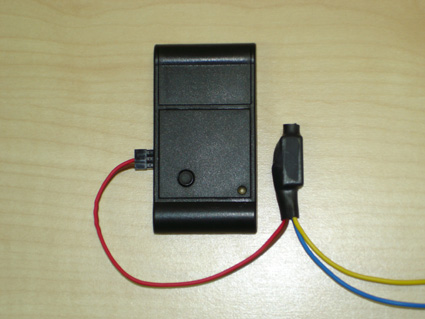

Nachfolgendes Bild zeigt z.B. den Anschluss einer Garagentor Fernbedienung. Das Minirelais wurde dabei mittels Schrumpfschlauch im Kabel "eingeschrumpft".
Die Garagentor Fernbedienung wurde einfach klemmend zwischen Batteriekasten und Werkzeugtasche befestigt.
Die automatische Blinkerrückstellung wird aktiv, wenn die linke oder rechte Blinkertaste kürzer als 0.5 Sekunden gedrückt wird. Der Blinker wird dann nach (am Blinkerrücksteller einstellbaren) Zeiten automatisch ausgeschaltet. Ein Tastendruck länger als 0.5 Sekunden lässt die Blinker wie gewohnt blinken - der Blinker muss dann wie bisher händig mit dem Blinkerrückstelltaster ausgeschaltet werden.
Wird die Zusatzfunktion des Anschlusses an das Bremslicht vorgenommen so verändert sich das Schaltverhalten der Blinkerrückstellung wie folgt: Wird bei aktivierter Blinkerrückstellung die Bremse betätigt oder während des Bremsvorganges (z. B. an einer Ampel) die Blinkerrückstellung mit kurzem Tastendruck links/rechts aktiviert, so beginnt die Ausschaltzeit erst nach Loslassen der Bremse und der Blinker schaltet dann erst automatisch ab.
Bei normaler Blinkfunktion genügt also ein Tastendruck links/rechts und der Blinker wird dann nach der eingestellten Zeit automatisch ausgeschaltet. Ist die Blinkerrückstellung aktiv (durch vorherigen kurzen Tastendruck) und wird während der u. g. Zeit eine Blinkertaste länger als 0.5 S gedrückt, so wird die Blinkerrückstellung wieder deaktiviert und der Blinker muss wieder wie gewohnt ausgeschaltet werden.
Das ganze funktioniert einwandfrei - und insbesondere bei Anschluss an das Bremslicht ist auch an Ampeln oder Kreuzungen gewährleistet, dass der Blinker nicht vorzeitig abschaltet.
Und die Möglichkeit z.B. die Fernbedienung der Garage ebenfalls darüber zu
steuern ... genial, man gönnt sich ja sonst auch nichts.
Kurz zusammengefasst: Einfach super! Die Blinkerrückstellung von Kalle ist eine genial Lösung um für die "Vergesslichen" unter uns zu einer automatische Blinkerrückstellung zu kommen.
Vielen Dank an tshort für die Bilder und an Kalle für die Erlaubnis, die original Anleitung zu veröffentlichen!!
