Abbau des Tanks

Das Original dieses Texts stammt von Pokie Midgley, er war damit einverstanden, dass ich seine Fotos verwende (was mir viel Arbeit erspart hat) und den Text ins Deutsche übersetzte. Es ist allerdings eine sehr freie Übersetzung geworden, bei der ich an einigen Stellen Teile ergänzt (aus meiner Erfahrung) bzw. gekürzt Die Beschreibung ist so gehalten, dass die Arbeiten auch von jemand ohne viel Erfahrung durchgeführt werden können (so hoffe ich wenigstens), allerdings sollte man natürlich ein gewisses Interesse und Spaß am "Schrauben" mitbringen - ansonsten ist der Weg zum BMW Service sicher die bessere Entscheidung.

Eine weitere Beschreibung vom Bernhard zum Abbau des Tanks findet Ihr hier.

Der Abbau des Tanks

Egal, ob man die Batterie überprüfen, den Kraftstofffilter wechseln oder nachträglich Heizgriffe einbauen möchte - der Tank muss ab. Nachfolgend eine Beschreibung wie dies gemacht wird. Es ist vorteilhaft, wenn beim Abbau nur wenig Kraftstoff im Tank ist - der Abbau ist allerdings auch mit gefülltem Tank möglich (dann ist er etwas schwerer hochzuheben). Sie müssen damit rechnen, dass zumindest einige Tropfen Benzin verschüttet werden, also sorgen Sie für eine Möglichkeit, diese aufzunehmen (Tücher). Rauchen und offenes Feuer ist natürlich dabei ebenfalls zu unterlassen!

Zuallererst ist es sinnvoll, das Motorrad stabil hinzustellen. Hierzu ist ein Montageständer sehr nützlich, der Abbau des Tanks ist aber auch auf dem Seitenständer möglich. Sinnvoll ist es,  das Vorderrad gerade aus zeigen zu lassen und es in dieser Lage zu fixieren - andernfalls besteht das Risiko von Beulen oder Kratzern wenn die Gabel  gegen den abgebauten Tank schlägt.

Zuerst müssen die beiden verchromten Seitendeckel abgenommen werden. Dieser werden durch jeweils drei "Knöpfe" in entsprechenden Gummimuffen gehalten. Zum Abnehmen des Deckels diesen vorsichtig mit den Fingern abziehen  vorsichtig mit den Fingern abziehen. Ich fange immer .... an. Wenn die Seitendeckel lange nicht entfernt wurden sitzen sie unter Umständen etwas fest.

Danach ist der Sitz zu entfernen. Hierzu die Innensechskantschrauben am hinteren Ende des Sitzes lösen und herausnehmen (dabei bitte die Buchsen, durch die die Schrauben gehen, nicht verlieren). Rückenlehne herunterklappen, dann den Sitz hach hinten abnehmen. Der Sitz ist vorne durch zwei L-förmige Kunststoffhaken am Rahmen eingehakt, es ist daher nötig, in vorne etwas nach unten zu drücken und ihn hinten etwas anzuheben während man ihn nach hinten/oben herauszieht. An den L-förmigen Kunststoffhaken befinden sich kleine Gummipuffer - ein bisschen Fett auf diese sorgt dafür, dass der Sitz beim nächsten Mal leichter abzubauen ist.

Lösen Sie jetzt die beiden farbigen Seitenteile unterhalb des Sitzes. Hierzu benötigen Sie einen 3mm  Inbusschlüssel.  In jedem Seitenteil sind  zwei Schrauben, wobei die Schraube mit den flachen Unterseiten und den schwarzen Plastikunterlegscheiben nach vorne gehört. Legen Sie die Seitenteile und die Schrauben sicher beiseite.

Öffnen Sie die Halter der Werkzeugtasche und entfernen Sie diese (manchmal verfängt sich der Tank ansonsten an der Werkzeugtasche wenn er weggehoben wird). Lösen Sie dann die zwei Schrauben  an der hinteren Seite des Tanks (eine auf jeder Seite). Hierzu benötigen Sie einen 5mm Innensechskantschrauben . Passen Sie auf die Unterlegscheiben (Metall und Gummi) auf. Trennen Sie die Kabel zum Tank auf der rechten Seite. Der Stecker am Tank (Steckverbinder Kraftstoffpumpeneinheit) hat drei Kabel (blau mit weißem Streifen, Grün mit weißem Streifen und  Braun) und muss zum abziehen an den Laschen etwas zusammengedrückt werden.

Bevor es nun weiter geht sollte man einen geeigneten Platz suchen, an dem der abgebaute Tank abgelegt werden kann. Am besten eine alte Decke o.ä. unterlegen um Kratzer zu vermeiden. Als nächstes sind die Kraftstoffleitungen abzuklemmen. Hierzu gibt es von BMW spezielle Schlauchklemmen (BMW Nr. 13 3 010), es gibt solche Klemmen auch im gut sortierten Autozubehörhandel. Man kann diese allerdings auch leicht selbst herstellen - ca. 25cm Gewindestange, 4 Flügelschrauben sowie passende Aluröhrchen sollten genügen um sich die abgebildeten "Benzinklemmen" schnell zurechtzubiegen.

Es ist nun die Zeit um unter den Schläuchen einen größeren Lappen o.ä. zu platzieren, der dann das wenige austretende Benzin aufnehmen soll. Klemmen Sie die Kraftstoffschläuche ein paar Zentimeter über den vorhandenen Schlauchschellen ab. Achtung: Nicht direkt über den vorhandenen Schlauchschellen abklemmen, da sonst u.U. die Nippel, auf die die Schläuche aufgeschoben sind, beschädigt werden. Vergewissern Sie sich, dass die von Ihnen angesetzten Schlauchklemmen den Schlauch genügend abklemmen, ihn aber nicht beschädigen (ob's fest genug war merken Sie natürlich erst nach dem nächsten Schritt wenn es tropft).

Markieren Sie die Schläuche. Auf den Bildern ist die Markierung bereits auf den Schlauchklemmen angebracht, so dass man dann leicht erkennen kann welcher Schlauch oben und unten angeschlossen werden muss. Nehmen Sie einen Schraubenzieher und lösen Sie die serienmäßig vorhandenen  Schlauchschellen. Öffnen Sie diese nur soweit nötig um die Schlauchschellen herunter zu schieben. Wenn Sie die Schlauchschellen ganz lösen passen Sie auf, dass die Muttern nicht verloren gehen.

Ziehen Sie nun die Kraftstoffschläuche ab. Seien Sie beim dabei bitte vorsichtig mit den Kraftstoffschläuchen, da diese schwer zu ersetzten sind. Beim abziehen der Kraftstoffschläuche tritt (bzw. spritzt) ein bisschen Kraftstoff aus, seien Sie also vorsichtig. Überprüfen Sie die Kraftstoffschläuche auf Leckstellen und ziehen Sie die von Ihnen Schlauchklemmen bei Bedarf nach (wenn es tropft).

Jetzt  muss der hintere Teil des Tanks etwas angehoben werden (z.B. durch unterlegen eines Holzstücks). Passen Sie dabei auf, dass die Vorderseite des Tanks nicht mit dem Rahmen in Berührung kommt. Unter dem hinteren Ende des Tanks kommen zwei schwarze Schläuche zum Vorschein (Entlüftungsleitungen). Entfernen Sie diese. Der Tank ist nun fertig zum abnehmen. Heben Sie die Rückseite des Tanks etwas an und schieben Sie den Tank nach hinten. Heben Sie den Tank langsam an, falls irgendwelche der Schläuche oder der Leitungen sich verhängt haben.

Tragen Sie den Tank dann an den vorbereiteten Platz und versuchen Sie, dabei nicht zu stolpern. Beim Absetzten passen Sie bitte auf, dass die Schlauchklemmen nicht am Lack kratzen.

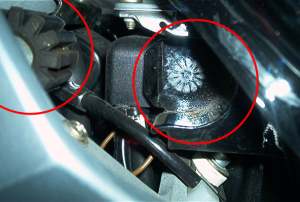

Zum besseren Verständnis: Der Tank ist vorne in zwei Gummipuffern gelagert. Durch Anheben des hinteren Tankendes und verschieden des Tanks nach hinten/oben wird er aus diesen Gummipuffern herausgenommen.

So, nun liegt der Tank neben und die Batterie vor Ihnen. Zusammengebaut wird das ganze einfach in der umgekehrten Reihenfolge - aber wenn Sie soweit gekommen sind, werden Sie auch das schaffen.
